Kao pouzdani dobavljač mašinski obrađenih konektora, često se susrećem sa pitanjima klijenata u vezi sa svojstvima termičke ekspanzije ovih komponenti. Razumijevanje termičke ekspanzije je ključno jer može značajno utjecati na performanse, pouzdanost i sigurnost konektora u različitim primjenama.
Razumijevanje termičke ekspanzije
Toplotna ekspanzija se odnosi na sklonost materije da promijeni oblik, površinu i volumen kao odgovor na promjenu temperature. Kada se materijal zagrije, njegovi atomi dobivaju energiju i počinju jače vibrirati. Ova povećana vibracija uzrokuje da se atomi udaljavaju, što rezultira širenjem materijala. Suprotno tome, kada se materijal ohladi, atomi gube energiju i približavaju se jedan drugome, što dovodi do kontrakcije.
Toplotno širenje materijala se obično karakterizira njegovim koeficijentom toplinskog širenja (CTE), koji je definiran kao frakciona promjena dužine ili zapremine po jedinici promjene temperature. Postoje dva glavna tipa CTE: linearni koeficijent toplinskog širenja (α), koji opisuje promjenu dužine, i volumetrijski koeficijent toplinskog širenja (β), koji opisuje promjenu volumena. Za većinu čvrstih tijela, volumetrijski CTE je približno tri puta veći od linearnog CTE.
Termičko širenje različitih materijala koji se koriste u mašinski obrađenim dijelovima konektora
Različiti materijali koji se koriste u obrađenim dijelovima konektora imaju različita svojstva termičkog širenja. Pogledajmo neke uobičajene materijale i njihove CTE vrijednosti.
Metali
Metali se široko koriste u obrađenim dijelovima konektora zbog svoje odlične električne provodljivosti, mehaničke čvrstoće i otpornosti na koroziju. Međutim, metali također imaju relativno visoke vrijednosti CTE, što znači da se značajno šire i skupljaju s promjenama temperature.
- bakar:Bakar je jedan od najčešće korištenih metala u električnim konektorima zbog svoje visoke električne provodljivosti. Ima linearni CTE od približno 16,5 × 10^(-6) /°C na sobnoj temperaturi. Ovaj visoki CTE može uzrokovati probleme u primjenama konektora gdje je potrebna precizna stabilnost dimenzija, posebno u okruženjima s visokim temperaturama.
- aluminijum:Aluminij je još jedan popularan izbor za dijelove konektora zbog svoje male gustine i dobre električne provodljivosti. Ima linearni CTE od oko 23 × 10^(-6) /°C, što je čak i više od bakra. To znači da će se aluminijski konektori širiti i skupljati više od bakrenih konektora za istu promjenu temperature.
- mesing:Mesing je legura bakra i cinka i kombinuje dobru električnu provodljivost bakra sa otpornošću na koroziju i sposobnost oblikovanja cinka. Ima linearni CTE u rasponu od 18 - 20 × 10^(-6) /°C, u zavisnosti od specifičnog sastava legure. Za visok kvalitetBrass MCB Swithch Parts, svojstvo toplinske ekspanzije treba dobro razmotriti tokom procesa dizajna i primjene.
Plastika
Plastika se također koristi u dijelovima konektora, posebno za izolacijske komponente. Oni općenito imaju nižu električnu provodljivost od metala, ali nude dobra izolacijska svojstva i lako se mogu oblikovati u složene oblike.
- polietilen (PE):PE je plastika koja se široko koristi u izolaciji konektora. Ima relativno visok CTE, obično u rasponu od 100 - 200 × 10^(-6) /°C. Ovaj visoki CTE može dovesti do promjena dimenzija u izolaciji pod temperaturnim varijacijama, što može utjecati na ukupne performanse konektora.
- Polikarbonat (PC):PC je jaka plastika otporna na udarce sa boljom dimenzijskom stabilnošću u odnosu na PE. Ima linearni CTE od oko 65 × 10^(-6) /°C. PC se često koristi u kućištima konektora gdje je potrebna ravnoteža između mehaničke čvrstoće i termičke stabilnosti.
Keramika
Keramika se koristi u nekim specijaliziranim primjenama konektora, kao što su okruženja visoke temperature ili visokog napona. Keramika općenito ima niske vrijednosti CTE, što znači da se vrlo malo šire i skuplja s promjenama temperature.
- Aluminijum (Al₂O₃):Aluminij je uobičajen keramički materijal koji se koristi u izolatorima konektora. Ima linearni CTE od oko 7 × 10^(-6) /°C, što ga čini vrlo pogodnim za primjene gdje je termička stabilnost kritična.
Utjecaj termičkog širenja na obrađene dijelove konektora
Svojstva termičke ekspanzije obrađenih dijelova konektora mogu imati nekoliko važnih utjecaja na njihove performanse i pouzdanost.
Dimenzionalne promjene
Jedan od najočitijih efekata termičkog širenja je promena dimenzija delova konektora. U okruženju visoke temperature, konektor se može proširiti, uzrokujući probleme kao što su labave veze, neusklađenost dijelova koji se spajaju i povećano opterećenje okolnih komponenti. Na primjer, ako se metalni konektor proširi zbog topline, možda više neće čvrsto stati u svoje kućište, što dovodi do lošeg električnog kontakta i potencijalnog gubitka signala.
Stres i naprezanje
Kada je konektor izložen temperaturnim promjenama, razlika u toplinskom širenju između različitih materijala unutar konektora može stvoriti unutrašnje naprezanje i naprezanje. Na primjer, ako je metalni provodnik zatvoren u plastični izolator s mnogo većim CTE, plastika će se širiti više od metala kada se zagrije, stavljajući stres na međusklop između dva materijala. Vremenom, ovo opterećenje može uzrokovati pucanje, raslojavanje ili druge oblike oštećenja, smanjujući pouzdanost konektora.
Električne performanse
Toplotna ekspanzija također može utjecati na električne performanse konektora. Kako se konektor širi ili skuplja, razmak između provodnih elemenata može se promijeniti, mijenjajući električni otpor i kapacitet konektora. U visokofrekventnim aplikacijama, čak i male promjene u ovim električnim parametrima mogu imati značajan utjecaj na kvalitet prijenosa signala.
Ublažavanje efekata toplotnog širenja
Da bi se osigurale pouzdane performanse mašinski obrađenih dijelova konektora u uslovima termičkog širenja, može se primijeniti nekoliko strategija.
Odabir materijala
Odabir materijala s kompatibilnim CTE vrijednostima je ključan. Na primjer, kada se dizajnira konektor koji kombinuje metalni provodnik i izolator, odabirom izolatora sa CTE bliskim metalnom može se smanjiti unutrašnji napon uzrokovan termičkim širenjem. U nekim slučajevima, korištenje materijala s niskim CTE vrijednostima, kao što je keramika, može biti od koristi za primjene gdje je toplinska stabilnost od najveće važnosti.
Razmatranje dizajna
Odgovarajući dizajn takođe može pomoći u ublažavanju efekata toplotnog širenja. Na primjer, ugradnja dilatacijskih spojeva ili fleksibilnih elemenata u dizajn konektora može omogućiti određeno pomicanje zbog toplinskog širenja bez izazivanja pretjeranog naprezanja. Osim toga, korištenje modularnog dizajna može olakšati zamjenu pojedinačnih komponenti na koje može više utjecati toplinsko širenje.
Thermal Management
Efikasno upravljanje toplotom može pomoći u kontroli temperature konektora i smanjiti veličinu termičkog širenja. To može uključivati korištenje hladnjaka, ventilatora ili drugih metoda hlađenja za odvođenje topline koja se stvara tokom rada. U nekim slučajevima, izolacija konektora od vanjskih izvora topline također može pomoći u održavanju stabilnije temperature.
Naša ponuda i uloga toplinske ekspanzije

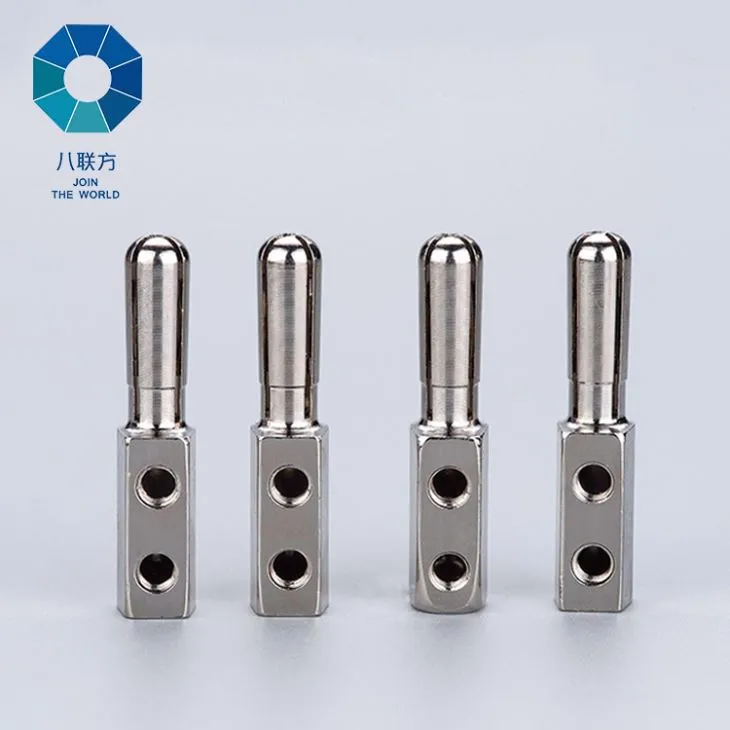

Kao dobavljač mašinski obrađenih konektora, razumemo važnost svojstava termičkog širenja u performansama naših proizvoda. Nudimo širok asortiman konektorskih dijelova, uključujućiDijelovi konektora terminala prekidača MCBiMesingana svjećica za brojilo električne energije.
Naš inženjerski tim pažljivo bira materijale i dizajnira naše proizvode kako bi se smanjili negativni efekti toplinskog širenja. Sprovodimo opsežna testiranja kako bismo osigurali da naši dijelovi konektora mogu izdržati temperaturne varijacije koje se očekuju u različitim primjenama, pružajući pouzdane i dugotrajne performanse.
Kontaktirajte nas za nabavku i konsultacije
Ako ste na tržištu visokokvalitetnih mašinski obrađenih dijelova konektora i želite saznati više o tome kako rješavamo probleme termičkog širenja, pozivamo vas da nas kontaktirate. Naš tim stručnjaka spreman je da vam pomogne u odabiru pravih proizvoda za vaše specifične potrebe i da razgovara o svim tehničkim pitanjima koja imate.
Reference
- Callister, WD, & Rethwisch, DG (2018). Nauka o materijalima i inženjerstvo: Uvod. Wiley.
- Ashby, MF, & Jones, DRH (2005). Inženjerski materijali 1: Uvod u svojstva, primjenu i dizajn. Butterworth - Heinemann.
- Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, AS (2019). Osnove prijenosa topline i mase. Wiley.
