Kada su u pitanju šrafovi, jedan ključni parametar koji često ide ispod radara, ali igra značajnu ulogu u njihovim performansama je maksimalni obrtni moment. Kao iskusan dobavljač šrafova, naišao sam na brojne upite o maksimalnom momentu zavrtnja. U ovom blogu ćemo se udubiti u ono što maksimalni obrtni moment znači za zavrtnje, faktore koji na njega utiču i zašto je bitan u različitim primenama.
Razumevanje maksimalnog obrtnog momenta
Maksimalni obrtni moment za vijak se odnosi na najveću količinu rotacijske sile koja se može primijeniti na vijak prije nego što dođe do kvara. Ovaj kvar se može manifestovati u različitim oblicima, kao što je skidanje glave zavrtnja, odsecanje navoja ili potpuno lomljenje zavrtnja. Važno je napomenuti da maksimalni obrtni moment nije jedinstvena vrijednost; varira u zavisnosti od nekoliko faktora.
Faktori koji utiču na maksimalni obrtni moment zavrtnja
1. Materijal zavrtnja
Materijal od kojeg je napravljen vijak ima značajan uticaj na njegov maksimalni obrtni moment. Na primjer, vijci izrađeni od čelika visoke čvrstoće općenito mogu izdržati veće momente u usporedbi s onima napravljenim od mekših materijala poput aluminija ili mesinga. Čelik visoke čvrstoće ima bolja svojstva zatezne i smične čvrstoće, što mu omogućava da se odupre silama koje se primjenjuju tijekom zatezanja bez deformiranja ili loma.
2. Veličina i geometrija zavrtnja
Veličina zavrtnja, uključujući njegov prečnik i dužinu, takođe utiče na maksimalni obrtni moment. Vijci većeg promjera obično imaju veći kapacitet maksimalnog momenta jer imaju više materijala koji može izdržati primijenjene sile. Osim toga, korak navoja i profil igraju ulogu. Vijci s finim navojem mogu zahtijevati manji moment za postizanje određene sile stezanja u odnosu na vijke s grubim navojem, ali također mogu biti skloniji skidanju ako su previše zategnuti.

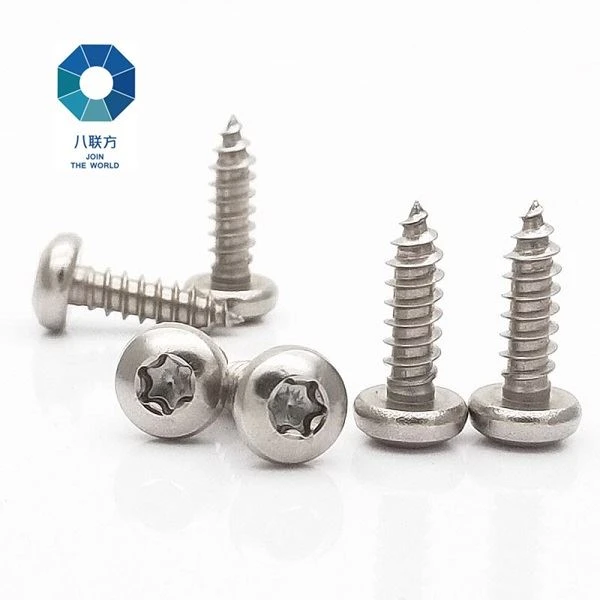

Tip glave zavrtnja je još jedan važan aspekt njegove geometrije. Na primjer, Torx Screw Hexalobular ScrewTorx vijak Heksalobularni vijakje dizajniran da pruži bolji prenos obrtnog momenta u poređenju sa tradicionalnim Phillips zavrtnjem. Šestokraki dizajn Torx glave smanjuje vjerovatnoću izbijanja, što se događa kada pokretač isklizne iz glave zavrtnja tokom zatezanja, što može dovesti do oštećenja zavrtnja i radnog komada.
3. Thread Engagement
Količina zahvata navoja, što je dužina navoja vijaka koji su u kontaktu sa spojnim navojima u radnom komadu, je kritična. Više zahvatanja navoja općenito znači da se može primijeniti veći maksimalni obrtni moment. Ako je spoj navoja prekratak, vijak može izvući ili skinuti navoje u radnom komadu pri relativno malom momentu.
4. Površinski uvjeti
Stanje površine vijka i radnog komada može uticati na maksimalni obrtni moment. Ako su površine podmazane, trenje između navoja vijaka i spojnih navoja se smanjuje. To može rezultirati manjim okretnim momentom koji je potreban da bi se postigla određena sila stezanja, ali to također znači da je vjerojatnije da će vijak vremenom popustiti zbog vibracija. S druge strane, ako su površine prljave ili imaju krhotine, trenje se može povećati, što dovodi do većih zahtjeva za okretnim momentom i potencijalno uzrokujući oštećenje navoja.
Važnost poznavanja maksimalnog obrtnog momenta
1. Osigurati pravilnu montažu
U procesima proizvodnje i montaže, poznavanje maksimalnog momenta za vijak je od suštinskog značaja za osiguravanje da su komponente pravilno sastavljene. Primjena ispravnog momenta osigurava da zavrtanj pruža potrebnu silu stezanja kako bi se dijelovi sigurno držali zajedno. Ako je obrtni moment prenizak, dijelovi se mogu olabaviti s vremenom, što može dovesti do potencijalnih sigurnosnih opasnosti ili kvara opreme. Ako je obrtni moment previsok, može oštetiti vijak, radni komad ili oboje.
2. Sprečavanje oštećenja
Pretjerano zatezanje šrafa može uzrokovati razne probleme. Kao što je ranije spomenuto, može skinuti glavu zavrtnja, srezati navoje ili slomiti vijak. Ovo ne samo da zahtijeva dodatno vrijeme i resurse za zamjenu oštećenog zavrtnja, već može i oštetiti radni komad, koji će možda morati biti popravljen ili zamijenjen. Pridržavanjem specifikacija maksimalnog obrtnog momenta ovi problemi se mogu izbjeći.
3. Održavanje performansi proizvoda
U mnogim aplikacijama, performanse proizvoda zavise od odgovarajućeg momenta zavrtnja. Na primjer, u automobilskim motorima, ispravan obrtni moment vijaka glave cilindra je ključan za održavanje integriteta komore za izgaranje motora. Nepravilan obrtni moment može dovesti do curenja, smanjene efikasnosti motora, pa čak i kvara motora.
Izračunavanje maksimalnog obrtnog momenta
Izračunavanje tačnog maksimalnog momenta za vijak može biti složen proces koji često zahtijeva poznavanje svojstava materijala vijka, veličine i specifične primjene. U nekim slučajevima, proizvođači daju specifikacije zakretnog momenta za svoje zavrtnje na osnovu opsežnog testiranja. Ove specifikacije se mogu naći u katalozima proizvoda ili tehničkim podacima.
Za precizniji proračun, inženjeri mogu koristiti formule koje uzimaju u obzir faktore kao što su prečnik vijka, korak navoja i koeficijent trenja između vijka i radnog komada. Međutim, ovi proračuni bi se trebali koristiti kao vodič i uvijek je preporučljivo provesti testove kako bi se provjerio stvarni maksimalni obrtni moment za određenu primjenu.
Različite vrste vijaka i njihov maksimalni zakretni moment
1. Torx ključ CSK glava protiv krađe/sigurnosni vijak
TheTorx utičnica CSK glava protiv krađe/sigurnosni vijakdizajniran je sa sigurnošću na umu. Ovi šrafovi često imaju poseban dizajn Torx utičnice za koji je potreban jedinstveni izvijač, što ih čini težim za uklanjanje bez odgovarajućeg alata. Kada je u pitanju maksimalni obrtni moment, važe isti faktori kao i kod običnih Torx šrafova. Međutim, zbog svojih sigurnosnih karakteristika, mogu biti napravljeni od materijala veće čvrstoće kako bi bili otporni na neovlašteno djelovanje, što može rezultirati većim kapacitetom maksimalnog momenta.
2. Phillip ravna glava M4 X 15 mašinski vijak
ThePhillip M4 X 15 Strojni vijak s ravnom glavomje uobičajen tip šrafa koji se koristi u različitim aplikacijama. M4 se odnosi na prečnik zavrtnja, a 15 označava njegovu dužinu. Phillipsov dizajn glave se široko koristi, ali je skloniji izbijanju u odnosu na Torx glave. Prilikom zatezanja ovih vijaka, važno je paziti da ne prekoračite maksimalni obrtni moment kako biste izbjegli skidanje glave.
Zaključak
Kao dobavljač šrafova, razumijem važnost pružanja kupcima ne samo visokokvalitetnih šrafova već i znanja za njihovu ispravnu upotrebu. Maksimalni obrtni moment za vijak je kritičan faktor koji može značajno uticati na performanse i pouzdanost proizvoda. Uzimajući u obzir faktore koji utiču na maksimalni obrtni moment, kao što su materijal zavrtnja, veličina, zahvatanje navoja i površinski uslovi, korisnici mogu da obezbede pravilnu montažu, spreče oštećenja i održe performanse proizvoda.
Ako ste na tržištu za vijke i imate pitanja o maksimalnom momentu ili bilo kojem drugom aspektu naših proizvoda, mi smo tu da vam pomognemo. Bilo da su vam potrebni šestougaoni šrafovi Torx, CSK zavrtnji protiv krađe/sigurnosne glave sa utičnicom Torx ili mašinski vijci sa ravnom glavom M4 X 15 Phillip, naš tim stručnjaka može vam pružiti informacije i podršku koja vam je potrebna. Pozivamo vas da nas kontaktirate kako bismo razgovarali o vašim specifičnim zahtjevima i započeli nabavku洽谈.
Reference
- Machinery's Handbook, 31. izdanje
- ASME B18.6.3 - 2010, Strojni vijci
